viernes, 24 de enero de 2020

Estándares ECSS

El título vendría a llamarse más bien "Empleando los estándares ECSS para decorar mi habitación". Estos estándares definen cómo debe llevarse a cabo un proyecto espacial.

ECCSS-M-ST-1, viene a ser el capítulo 1 y explica las fases de las que se compone un proyecto:

  • Fase 0: Identifica las necesidades y define la misión, osea por qué queremos subir ahí arriba.
  • Fase A: Viabilidad. Examina la viabilidad de un diseño preliminar del sistema propuesto.
  • Fase B: Definición preliminar. Se involucran a todos los proveedores necesarios para el desarrollo final. Al finalizar debe existir un diseño implementable del sistema, planificado y con un coste asociado determinado.
  • Fase C: Se determina la calificación alcanzada por el diseño propuesto. Se publican los procedimientos de producción, ensamblaje y test (AIT).
  • Fase D: Producción del sistema, tests de interoperabilidad entre Tierra y espacio y calificación alcanza por el sistema.
  • Fase E: Puesta en órbita y utilización.
  • Fase F: Desmantelamiento.
Y ahora, mientras suena el piano en la sala contigua y sentando en mi sillón frente a la chimenea continúo con la parte práctica.

Fase 0:
Mi cubículo de 2,2x2,4m con vistas a un patio interior era tal que así.
El objetivo, sentirme a gusto en ese espacio y sentirlo como mío. Para eso me reuní con mi amigo Tovar, arquitecto, que sería mi proveedor de alto nivel.

Fase A:
Empezó con unos esbozos en las notas de móvil.

De ahí pasó a un modelo de sketchup.
Fase B:
Ya se había verificado la viabilidad del diseño. A continuación, iteré sobre el diseño de la habitación hasta tener un diseño final con todas las medidas, encontré dónde comprar los materiales y cómo transportarlos. Este es el diseño final.
Y este el coste asociado:

Fase C:
De los procedimientos de producción, ensamblaje y test los fui haciendo sobre la marcha.

Fase D:
La calificación alcanzada por el sistema la evalué en términos de desperdicio de madera y así a ojo diría que fue del >95%. Aquí os dejo un par de imágenes del AIT. Fueron 6 días de 8-10h/día.


Fase E:
Tras la puesta en órbita el cuarto estaba listo para vivirlo.



Fase F:
No he establecido procedimientos de desmantelamiento pero vaya, por mí que dure así hasta el fin de los días.






sábado, 18 de enero de 2020

Instalación solar fotovoltaica para campamento

Este verano he sido voluntario en cocina en el Grupo Scout Mafeking. He cocinado junto al mejor equipo para más de 100 personas y se nos ha dado bastante bien. Este verano hemos introducido una mejora, un sistema de placas solares. Los cálculos de la potencia y el presupuesto están al final.

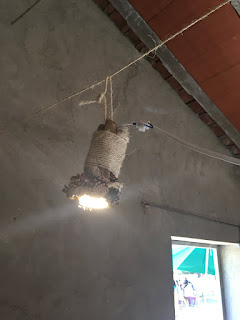

Con la placa de 120*40cm aproximadamente ha sido suficiente para cargar 4 móviles al día y tener encendidas esas luces rurales durante 8h.

CÁLCULOS DE POTENCIA:

Consumida = 7Wh/batería de móvil * 4 móviles + 2W/luz * 8h * 2 luces = 60Wh
Generada = 40W * 7h = 280Wh

Cada día tenemos un excedente de 220Wh, sin embargo la generación y el consumo calculados son para condiciones óptimas.

CÁLCULO DEL PRESUPUESTO:

0€ placa fotovoltaica reciclada
4€ luces led
20€ batería de coche del desgüace
50€ controlador solar
--------------
74€ total

Teniendo en cuenta el ahorro en bombonas para los lumogas, la comodidad y simplemente que iluminan mejor son sin lugar a dudas algo a repetir el año que viene.
